Ventil regulačný, priamy, z oceľoliatiny, ovládaný ručným kolesom, sa vyrába pre PN 40 a pre teploty do 400 °C, ako regulačný orgán pre neagresívne tekutiny.
Použitie:
Ventil možno použiť ako ručne ovládaný regulačný orgán. Pri ventile z titulu jeho funkcie sa nedá zaručiť jeho tesnosť ako pri klasickom uzatváracom ventile, a preto v prípade požiadavky tesnosti treba zaradiť do potrubia ventil uzatvárací. Ventil smie byť používaný podľa platných noriem a predpisov pre uvedené parametre. Prevádzkovou látkou môže byť voda, vodná para, vzduch, neagresívne kvapaliny a plyny a to pre tlaky do PN 40 a teploty do 400 °C:
4,00 MPa pri teplote do 200 °C
3,44 MPa pri teplote do 250 °C
3,09 MPa pri teplote do 300 °C
2,72 MPa pri teplote do 350 °C
2,35 MPa pri teplote do 400 °C
Pripojenie:

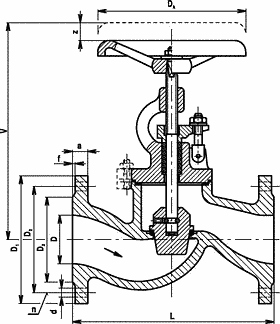

Pripájacie rozmery sú uvedené v tabuľke.
Materiál:
Upchávkové veko do DN 125, teleso a strmeň sú z uhlíkovej ocele na odliatky. Upchávkové veko do DN 100 vrátane je z temperovanej liatiny. Sedlo v telese je navarené nehrdzavejúcou elektródou. Kužeľka a vreteno sú z nehrdzavejúcej ocele. Tesnenie v upchávkovom priestore je volené podľa pracovnej látky pretekajúcej ventilom.
DN | D | L | V | Dk | D1 | D2 | D3 | a | f | d | n | z | kg | Kv |
15 | 15 | 130 | 170 |
100 |
95 | 65 | 47 | 16 | 2 | 14 | 4 | 12 | 4,3 | 1,55 |
25 | 25 | 160 | 175 | 100 | 115 | 85 | 68 | 18 | 2 | 14 | 4 | 16 | 5,7 | 3.9/6.5 |
40 | 40 | 200 | 255 | 160 | 150 | 110 | 88 | 18 | 3 | 18 | 4 | 22 | 13 | 10.2/17.4 |
50 | 50 | 230 | 285 | 160 | 165 | 125 | 102 | 20 | 3 | 18 | 4 | 28 | 16,5 | 30 |
65 | 70 | 290 | 330 | 200 | 185 | 145 | 122 | 22 | 3 | 18 | 8 | 34 | 26 | 48 |
80 | 80 | 310 | 360 | 200 | 200 | 160 | 133 | 24 | 3 | 18 | 8 | 38 | 38 | 66 |
100 | 100 | 350 | 420 | 250 | 230 | 190 | 158 | 24 | 3 | 22 | 8 | 46 | 50 | 102 |
125 | 125 | 400 | 460 | 315 | 270 | 220 | 184 | 26 | 3 | 26 | 8 | 52 | 82 | 174 |
150 | 150 | 480 | 485 | 315 | 300 | 250 | 212 | 28 | 3 | 26 | 8 | 62 | 109 | 276 |
